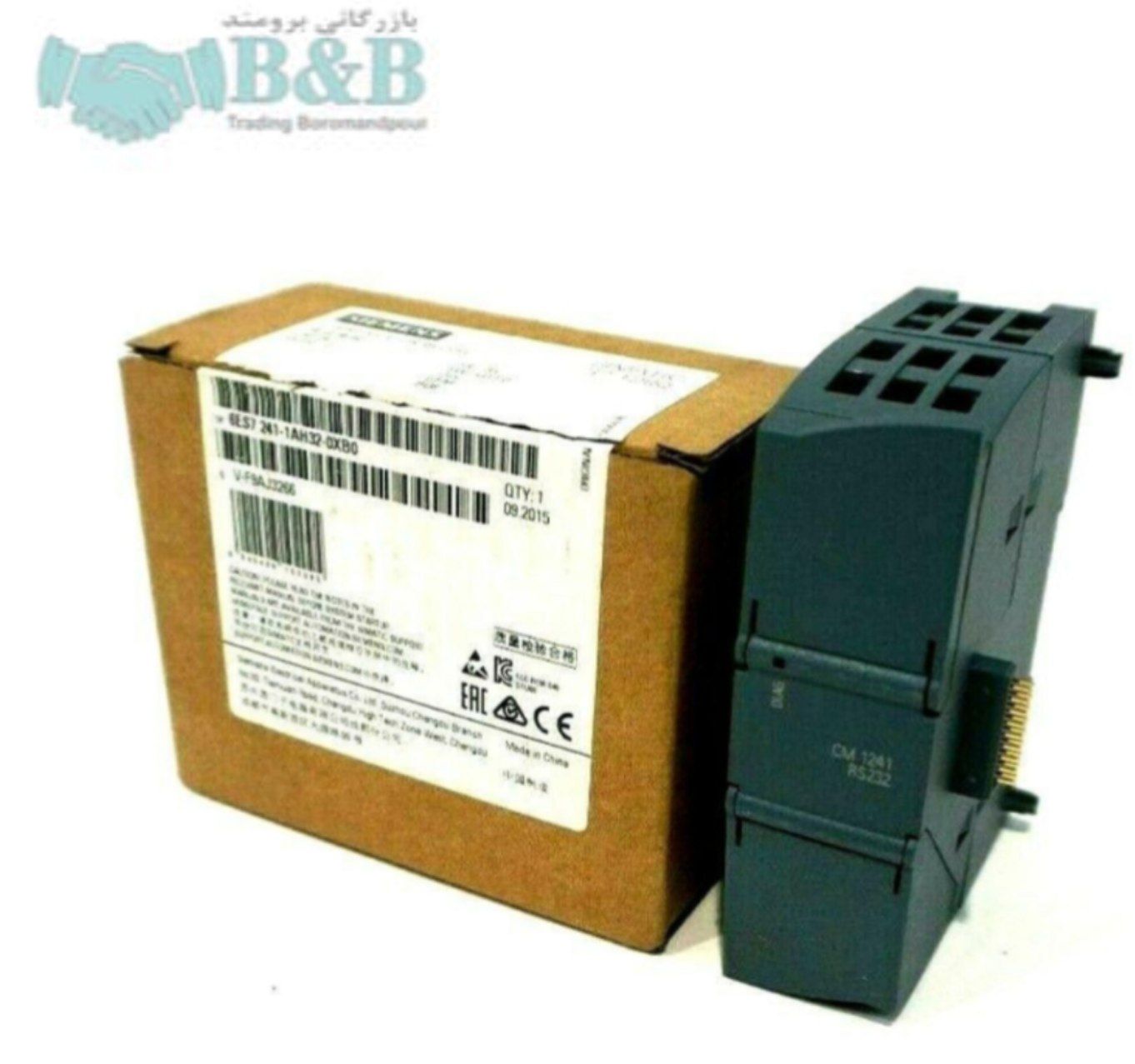

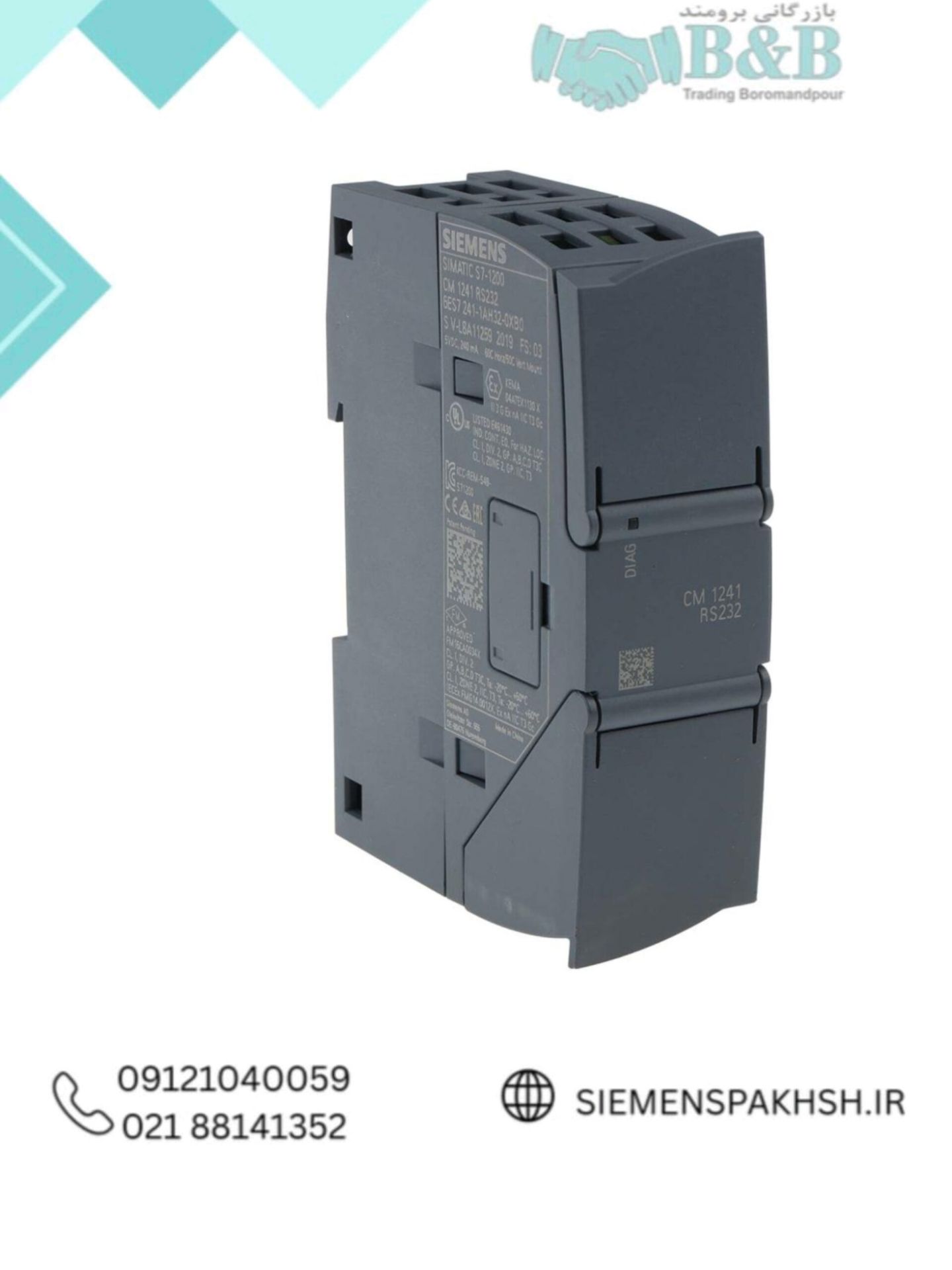

ماژول زیمنس کد 6ES7241-1AH32-0XB0
برند: زیمنس (Siemens)
سری محصول: SIMATIC S7-1200
نوع محصول: ماژول ارتباطی (Communication Module)
مدل: CM 1241 RS232
کد فنی محصول: 6ES7241-1AH32-0XB0
نوع رابط ارتباطی: RS232C (V.24)
تعداد رابط ارتباطی: 1 پورت RS232
نوع کانکتور: 9-Pin D-Sub
نوع ارتباط: RS232 Full Duplex
- تضمین اصالت و کیفیت کالا
- ارسال با پست پیشتاز
- تضمین کمترین قیمت
- پشتیبانی ۲۴ ساعته
قیمت محصول:
ارسال رایگان برای سفارش های بالای ۵۰۰ تومان
چنان چه جمع صورت حساب شما بالای ۵۰۰ هزار تومان شود هزینه پست برای شما به صورت رایگان محاصبه خواهد شد.
پرداخت درب منزل
بعد از دریافت سفارش
تضمین قیمت محصولات
کمترین قیمت در سطح اینترنت
امکان مرجوع سفارش
در صورت عدم رضایت
تضمین کیفیت و اصالت
فروش مستقیم از شرکت
ارسال سریع سفارشات
با پست پیشتاز
معرفی ماژول زیمنس کد 6ES7241-1AH32-0XB0
ماژول زیمنس کد 6ES7241-1AH32-0XB0 یکی از ماژول‌های ارتباطی سری SIMATIC S7-1200 شرکت Siemens است که با عنوان CM 1241 RS232 شناخته می‌شود. این ماژول برای ایجاد ارتباط سریال RS232 بین PLC زیمنس S7-1200 و تجهیزات خارجی مورد استفاده قرار می‌گیرد و امکان برقراری ارتباط نقطه‌به‌نقطه با تجهیزات مختلف صنعتی را فراهم می‌کند.
مشخصات فنی ماژول زیمنس کد 6ES7241-1AH32-0XB0
| مشخصات | مقدار |
|---|---|
| برند | Siemens |
| خانواده | SIMATIC S7-1200 |
| نوع ماژول | Communication Module |
| مدل | CM 1241 RS232 |
| شماره فنی | 6ES7241-1AH32-0XB0 |
| نوع رابط | RS232C / V.24 |
| تعداد رابط | 1 پورت RS232 |
| نوع کانکتور | 9-Pin D-Sub |
| نوع ارتباط | Full Duplex |
| حداکثر سرعت انتقال | 115.2 kbit/s |
| حداقل سرعت انتقال | 300 baud |
| حداکثر طول کابل شیلددار | 10 متر |
| پروتکل‌ها و قابلیت‌ها | Freeport، ASCII، Modbus RTU |
| ابعاد | 30 × 100 × 75 میلی‌متر |
| وزن | حدود 150 گرم |
جهت استعلام قیمت انواع درایو زیمنس همین حالا با کارشناسان زیمنسپخش تماس بگیرید.
رابط ارتباطی RS232 در 6ES7241-1AH32-0XB0
- Baud Rate
- Parity
- Stop Bit
- Flow Control
- Wait Time
- تعداد بیت داده
پشتیبانی از Modbus RTU
یکی از کاربردهای مهم ماژول 6ES7241-1AH32-0XB0 استفاده از آن برای ارتباط Modbus RTU است.این ماژول از Modbus RTU Master و Modbus RTU Device پشتیبانی می‌کند. در نتیجه می‌توان از آن برای تبادل اطلاعات بین PLC S7-1200 و تجهیزات Modbus RTU استفاده کرد.
پشتیبانی از Freeport و ASCII
ماژول زیمنس کد 6ES7241-1AH32-0XB0 علاوه بر Modbus RTU از قابلیت Freeport نیز پشتیبانی می‌کند.Freeport امکان ایجاد ارتباط سریال با ساختارهای داده سفارشی را فراهم می‌کند. این قابلیت در شرایطی اهمیت دارد که دستگاه مقابل از یک پروتکل استاندارد استفاده نمی‌کند و لازم است فریم‌های ارتباطی مطابق ساختار اختصاصی تجهیز ارسال یا دریافت شوند.
طول کابل RS232 در این ماژول
استاندارد RS232 برای ارتباطات کوتاه‌برد طراحی شده است و ماژول CM 1241 RS232 نیز محدودیت طول کابل مشخصی دارد.حداکثر طول کابل شیلددار برای این رابط 10 متر است. بنابراین هنگام طراحی تابلو و انتخاب محل نصب تجهیزات باید فاصله PLC تا تجهیز RS232 در نظر گرفته شود.
تغذیه و مصرف ماژول 6ES7241-1AH32-0XB0
ماژول 6ES7241-1AH32-0XB0 در سیستم S7-1200 نصب می‌شود و مصرف آن از باس داخلی سیستم تأمین می‌شود.مصرف جریان ماژول از باس 5 ولت برابر با 200 میلی‌آمپر و توان تلف‌شده معمول حدود 1.1 وات اعلام شده است.
کاربردهای ماژول زیمنس کد 6ES7241-1AH32-0XB0
- اتصال تجهیزات اندازه‌گیری
- ارتباط با بارکدخوان
- ارتباط با پرینترهای صنعتی
- ارتباط Modbus RTU
- تجهیزات دارای پروتکل اختصاصی
مزایای ماژول زیمنس 6ES7241-1AH32-0XB0
- سازگاری با سیستم SIMATIC S7-1200
- ارائه یک رابط RS232 اختصاصی
- پشتیبانی از ارتباط Full Duplex
- پشتیبانی از سرعت انتقال تا 115.2 kbit/s
- پشتیبانی از Freeport
- قابلیت استفاده از ASCII
- پشتیبانی از Modbus RTU
- امکان استفاده از Hardware و Software Flow Control
- ابعاد کوچک و وزن پایین
- کانکتور استاندارد 9-Pin D-Sub
- امکان استفاده برای ارتباط با تجهیزات مختلف صنعتی
جمع‌بندی
ماژول زیمنس کد 6ES7241-1AH32-0XB0 یا Siemens CM 1241 RS232 یک ماژول ارتباطی برای PLCهای SIMATIC S7-1200 است که یک رابط RS232C را در اختیار سیستم قرار می‌دهد.این ماژول با پشتیبانی از Freeport، ASCII و Modbus RTU می‌تواند در پروژه‌هایی که نیاز به ارتباط سریال با تجهیزات صنعتی دارند مورد استفاده قرار گیرد.
به دلیل نوسانات قیمت، برای خرید این محصول بدون واسطه، در سریع‌ترین زمان ممکن و با ضمانت اصالت کالا، همین حالا با کارشناسان زیمنسپخش تماس بگیرید.
