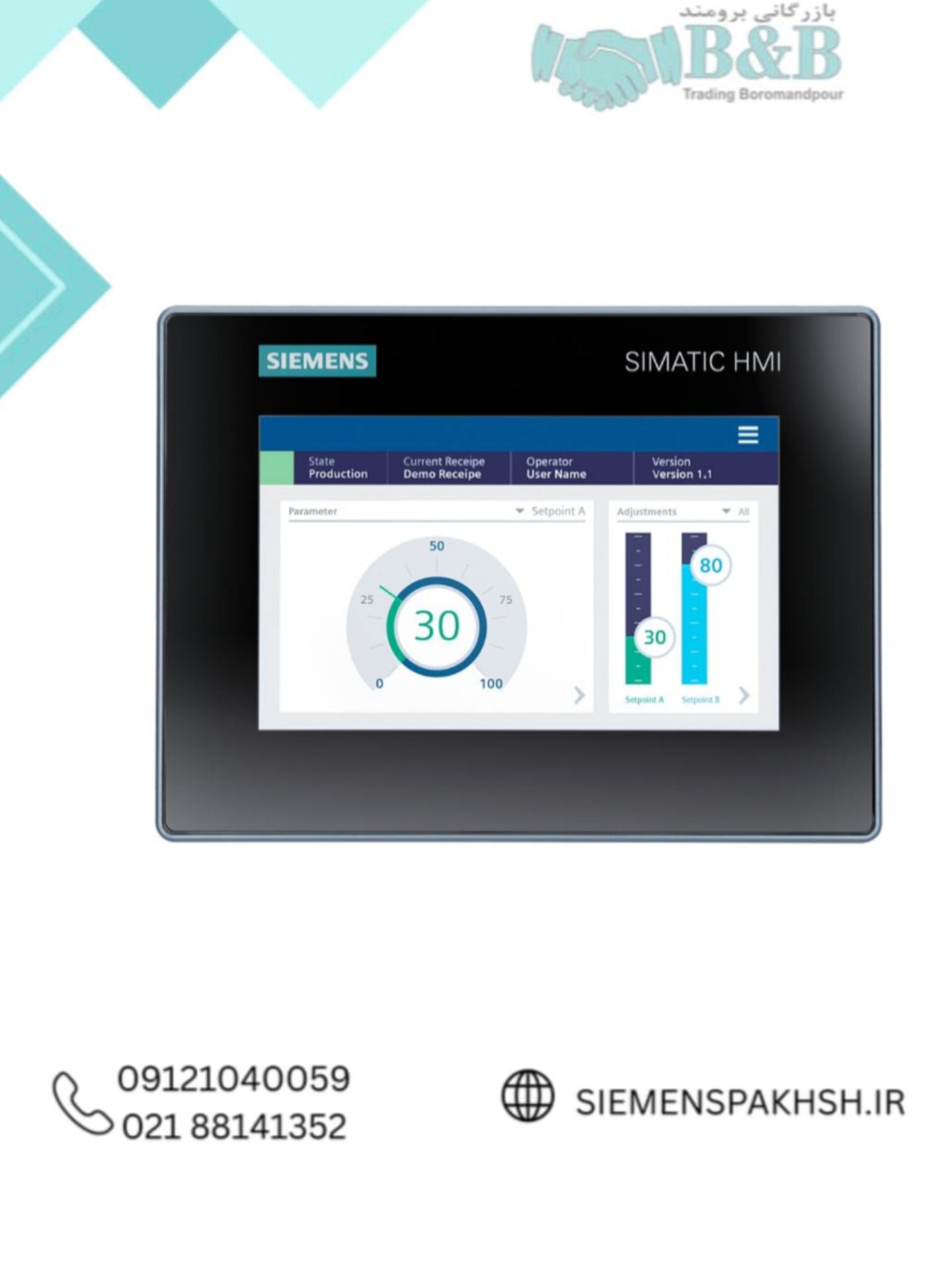

اچ ام آی زیمنس کد 6AV2123-3GB32-0AW0
برند: زیمنس (Siemens)
سری محصول: SIMATIC HMI Unified Basic Panels
مدل: MTP700 Unified Basic Panel
کد فنی یا MLFB: 6AV2123-3GB32-0AW0
نوع HMI: پنل لمسی (Touch Panel)
اندازه نمایشگر: 7 اینچ
نوع نمایشگر: TFT Wide Screen
- تضمین اصالت و کیفیت کالا
- ارسال با پست پیشتاز
- تضمین کمترین قیمت
- پشتیبانی ۲۴ ساعته
قیمت محصول:
ارسال رایگان برای سفارش های بالای ۵۰۰ تومان
چنان چه جمع صورت حساب شما بالای ۵۰۰ هزار تومان شود هزینه پست برای شما به صورت رایگان محاصبه خواهد شد.
پرداخت درب منزل
بعد از دریافت سفارش
تضمین قیمت محصولات
کمترین قیمت در سطح اینترنت
امکان مرجوع سفارش
در صورت عدم رضایت
تضمین کیفیت و اصالت
فروش مستقیم از شرکت
ارسال سریع سفارشات
با پست پیشتاز
معرفی اچ ام آی زیمنس کد 6AV2123-3GB32-0AW0
اچ ام آی زیمنس کد 6AV2123-3GB32-0AW0 یکی از پنل‌های لمسی سری SIMATIC HMI Unified Basic Panels شرکت زیمنس است که با نام MTP700 Unified Basic شناخته می‌شود. این پنل برای نمایش اطلاعات فرآیند، کنترل ماشین‌آلات و ایجاد ارتباط بین اپراتور و سیستم اتوماسیون صنعتی طراحی شده است.
مشخصات فنی اچ ام آی زیمنس 6AV2123-3GB32-0AW0
| مشخصات | مقدار |
|---|---|
| برند | Siemens |
| خانواده محصول | SIMATIC HMI Unified Basic Panels |
| مدل | MTP700 Unified Basic |
| شماره فنی | 6AV2123-3GB32-0AW0 |
| نوع نمایشگر | TFT |
| اندازه نمایشگر | 7 اینچ |
| نوع عملکرد | Touch |
| وضوح تصویر | 800 × 480 پیکسل |
| تعداد رنگ | 16,777,216 رنگ |
| رابط شبکه | Industrial Ethernet / PROFINET |
| تعداد پورت اترنت صنعتی | 1 |
| نوع کانکتور شبکه | RJ45 |
| رابط USB | 2 × USB 2.0 |
| ولتاژ تغذیه نامی | 24V DC |
| محدوده ولتاژ مجاز | 19.2 تا 28.8V DC |
| جریان مصرفی نامی | حدود 0.2A |
| توان مصرفی معمول | حدود 8.2W |
| درجه حفاظت قسمت جلویی | IP65 |
| نرم‌افزار مهندسی | WinCC Unified Basic |
| نسخه ذکرشده برای پیکربندی | WinCC Unified Basic V18 Update 3 |
| وزن | حدود 0.85 کیلوگرم |
جهت استعلام قیمت انواع HMI زیمنس همین حالا با کارشناسان زیمنسپخش تماس بگیرید.
نمایشگر 7 اینچی HMI زیمنس 6AV2123-3GB32-0AW0
یکی از مهم‌ترین ویژگی‌های اچ ام آی زیمنس کد 6AV2123-3GB32-0AW0، نمایشگر 7 اینچی آن است.این نمایشگر از نوع TFT بوده و رزولوشن آن 800 × 480 پیکسل است.
اهمیت رزولوشن 800 × 480 پیکسل
- وضعیت موتور و تجهیزات
- مقادیر سنسورها
- دما و فشار
- سرعت و موقعیت
- وضعیت ورودی و خروجی‌ها
- آلارم‌ها
- نمودارهای فرآیندی
- پارامترهای تنظیمات
- کلیدهای Start و Stop
ارتباط PROFINET در اچ ام آی زیمنس 6AV2123-3GB32-0AW0
یکی از ویژگی‌های مهم HMI زیمنس 6AV2123-3GB32-0AW0، وجود رابط PROFINET است.این رابط برای اتصال HMI به شبکه اتوماسیون صنعتی استفاده می‌شود و می‌تواند ارتباط پنل با تجهیزات سازگار با شبکه صنعتی را برقرار کند.
تغذیه HMI زیمنس 6AV2123-3GB32-0AW0
اچ ام آی زیمنس 6AV2123-3GB32-0AW0 با ولتاژ 24V DC تغذیه می‌شود.محدوده ولتاژ مجاز این مدل طبق اطلاعات فنی، 19.2 تا 28.8 ولت DC است. مصرف جریان نامی نیز حدود 0.2 آمپر اعلام شده است.
درجه حفاظت IP65 در HMI زیمنس 6AV2123-3GB32-0AW0
قسمت جلویی MTP700 Unified Basic دارای درجه حفاظت IP65 است.این ویژگی باعث می‌شود پنل برای نصب در بسیاری از محیط‌های صنعتی مناسب باشد؛ البته IP65 به معنی ضدآب بودن کامل دستگاه در هر شرایطی نیست و شرایط نصب، آب‌بندی تابلو و دستورالعمل‌های سازنده باید رعایت شود.
ابعاد و وزن HMI زیمنس 6AV2123-3GB32-0AW0
وزن این مدل حدود 0.85 کیلوگرم اعلام شده است. ابعاد بسته‌بندی نیز در اطلاعات کاتالوگ زیمنس حدود 200 × 273 × 75 میلی‌متر ذکر شده است.در طراحی تابلو برق، فقط اندازه خود HMI اهمیت ندارد؛ بلکه باید فضای لازم برای نصب، تهویه و دسترسی به اتصالات نیز در نظر گرفته شود.
کاربردهای اچ ام آی زیمنس 6AV2123-3GB32-0AW0
- ماشین‌آلات صنعتی
- خطوط تولید
- سیستم‌های کنترل موتور
- سیستم‌های بسته‌بندی
- تجهیزات فرآیندی
مزایای استفاده از HMI زیمنس 6AV2123-3GB32-0AW0
- نمایشگر لمسی 7 اینچی
- رزولوشن 800 × 480 پیکسل
- نمایش 16 میلیون رنگ
- ارتباط از طریق PROFINET
- پشتیبانی از WinCC Unified
- وجود دو پورت USB 2.0
- تغذیه 24V DC
- درجه حفاظت IP65 در قسمت جلویی
- طراحی مناسب برای کاربردهای صنعتی
- امکان طراحی صفحات گرافیکی و کنترلی
راه‌اندازی HMI زیمنس 6AV2123-3GB32-0AW0
- تأمین برق
- اتصال شبکه
- ایجاد پروژه
- تعریف HMI
- طراحی صفحات
- تعریف ارتباط با PLC
- انتقال پروژه
جمع‌بندی
اچ ام آی زیمنس کد 6AV2123-3GB32-0AW0 یا SIMATIC HMI MTP700 Unified Basic یک پنل لمسی 7 اینچی از خانواده Unified Basic Panels زیمنس است.این مدل دارای نمایشگر TFT با رزولوشن 800 × 480 پیکسل و قابلیت نمایش 16,777,216 رنگ است. همچنین از PROFINET برای ارتباط شبکه‌ای و از WinCC Unified Basic برای پیکربندی پشتیبانی می‌کند.
به دلیل نوسانات قیمت،شما می توانید این محصول را بدون واسطه و در سریع ترین زمان ممکن و با ضمانت اصل بودن کالا همین حالا با کارشناسان زیمنسپخش در ارتباط باشید.
