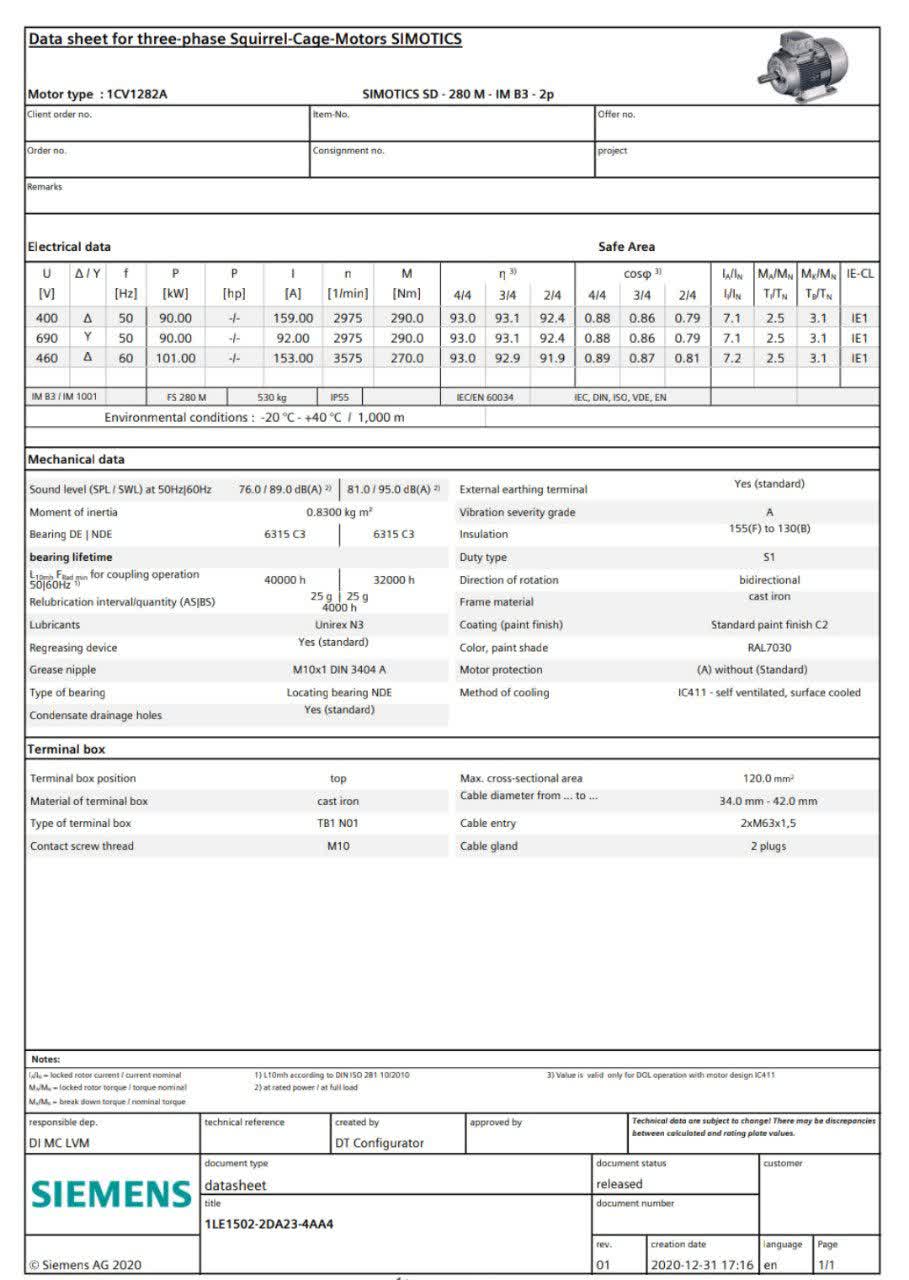

الکتروموتور زیمنس کد 1LE1502-2DA23-4AA4

مشخصات الکتریکی

توان نامی: ۹۰ کیلووات
ولتاژ نامی: ۴۰۰ ولت
فرکانس: ۵۰ هرتز
سرعت نامی: ۲۹۷۵ دور در دقیقه
تعداد قطب: ۲ قطب
جریان نامی: حدود ۱۶۰ آمپر
ضریب قدرت: ۰.۸۹
راندمان: کلاس IE1 (راندمان استاندارد)
نوع روتور: قفسه‌ای (Squirrel Cage)

مشخصات مکانیکی و ساختاری

سری موتور: SIMOTICS SD (Severe Duty)
جنس بدنه: چدن (Cast Iron)
سایز بدنه: ۲۸۰M
نوع حفاظت: IP55 (حفاظت کامل در برابر گرد و غبار و محافظت در برابر پاشش آب از هر جهت)
کلاس عایق: F (با افزایش دمای مطابق کلاس B)
شکل ساخت: IM B3 (نصب با پایه بر روی سطح)
وزن خالص: حدود ۵۳۰ کیلوگرم
سیستم خنک‌کاری: TEFC (خنک‌شونده با فن سطحی)
رنگ استاندارد: RAL 7030 (خاکستری روشن)
امکان تغییر جهت چرخش: راست‌گرد و چپ‌گرد با تغییر دو فاز ورودی

ویژگی‌های برجسته

طراحی مقاوم و طول عمر بالا

بدنه چدنی این موتور مقاومت بسیار خوبی در برابر ضربه، لرزش و خوردگی دارد و برای محیط‌های صنعتی سخت ایده‌آل است. استفاده از بلبرینگ‌های با کیفیت و راندمان بالا، لرزش موتور را به حداقل رسانده و با روغن‌کاری مناسب، طول عمر مفید بلبرینگ‌ها تا ۴۰,۰۰۰ ساعت تخمین زده می‌شود.

رزرو حرارتی بالا

کلاس عایق F با افزایش دمای مطابق کلاس B طراحی شده است. این بدان معناست که موتور حتی در شرایط کار مداوم و سنگین، با حرارتی بسیار کمتر از حداکثر ظرفیت خود کار می‌کند که این موضوع به افزایش چشمگیر طول عمر سیم‌پیچی منجر می‌شود.

تخلیه میعانات

وجود سوراخ‌های تخلیه (Drain Holes) در بدنه، امکان خروج آب ناشی از تراکم رطوبت را فراهم کرده و از آسیب به سیم‌پیچی جلوگیری می‌کند.

سازگاری با تجهیزات جانبی

این موتور برای کار با راه‌اندازهای نرم SIRIUS و درایوهای فرکانس‌متغیر SINAMICS زیمنس کاملاً سازگار بوده و قابلیت راه‌اندازی مستقیم از شبکه را نیز دارد.

کاربردهای اصلی

الکتروموتور ۹۰ کیلووات زیمنس با سرعت ۲۹۷۵ دور در دقیقه (۲ قطب) در صنایع زیر کاربرد گسترده‌ای دارد:

• صنایع نفت، گاز و پتروشیمی (پمپ‌ها و کمپرسورها)

• صنایع سیمان و معادن (سنگ‌شکن‌ها و نوار نقاله‌ها)

• صنایع فولاد و فلزات (نورد و کشش)

• صنایع خودروسازی (خطوط تولید و ماشین‌آلات سنگین)

• پمپ‌های بزرگ و فن‌های صنعتی

• سیستم‌های آبرسانی و تصفیه آب و فاضلاب

تفسیر کد فنی و نکات مهم

ساختار کد MLFB

کد MLFB کامل این محصول 1LE1502-2DA23-4AA4 است که به صورت زیر قابل تفسیر می‌باشد:

• 1LE1502: سری موتور و توان پایه

• 2DA23: مشخصات توان ۹۰ کیلووات، سرعت ۳۰۰۰ دور و ولتاژ ۴۰۰ ولت

• 4AA4: شامل اطلاعات تکمیلی

  • 4AA: نشان‌دهنده بدون حفاظت حرارتی داخلی (بدون PTC یا ترمیستور) است

  • 4: مربوط به سایر گزینه‌ها و نسخه‌ها

تجهیزات حفاظتی الزامی

با توجه به اینکه این مدل (با کد 4AA4) فاقد حسگرهای حرارتی داخلی است، استفاده از تجهیزات حفاظتی خارجی مانند رله‌های حرارتی (بی متال) یا رله‌های الکترونیکی موتور برای محافظت در برابر اضافه بار الزامی است. انتخاب و تنظیم صحیح این تجهیزات بر اساس جریان نامی موتور (حدود ۱۶۰ آمپر)، تضمین‌کننده عملکرد ایمن و افزایش طول عمر موتور خواهد بود.
